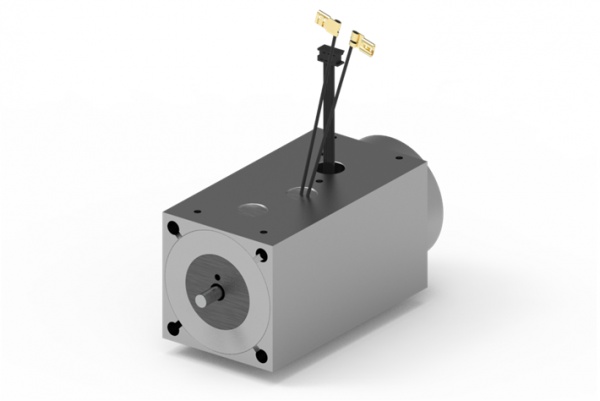

Regelmagnete

Regelmagnete

Applikationen

· Elektromagnetische Betätigung von Regelventilen zur Steuerung von hydraulischen Kreisen in der Stationär- und Mobilhydraulik



Merkmale

    · Baugrößen: NG6 – CETOP 3 Ø 45 mm / NG10 – CETOP 5 Ø 60 mm / kundenspezifische Sonderbauformen

    · Verschiedene Steckervarianten wie DIN EN 175301-803 A, DEUTSCH DT04-2P, AMP Junior Timer, freie Enden

    · Proportionaler Vierkantmagnet mit integriertem Wegaufnehmer

    · Direkte Lageregelung des Ventilschiebers ermöglicht schnelle Regelung des Systems



Technische Daten

Regelmagnete
Spannungsvarianten  12 und 24 V DC
Leistung  20 – 34 W
Magnetkraft  30 – 270 N
Hysterese  < 10 %
Einschaltdauer  100 %
Arbeitshub  2,0 – 3,75 mm
Gesamthub  4 – 6 mm
Druckbereich  Max. 250 bar (dynamische Druckfestigkeit)
Dichtheit  Abhängig von der Steckervariante IP00 bis IP6K9K
Linearität Wegaufnehmer  3 %
