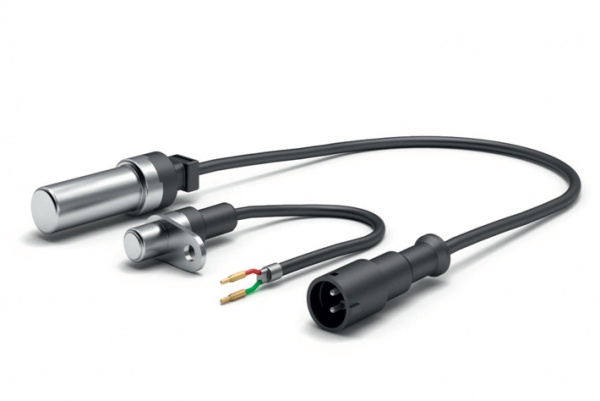

转速传感器

转速传感器

应用

· 制动、变速箱和离合器转速传感器



客户收益

    · 转速识别

    · 方向识别



    特点

    · 主动传感器,内置霍尔传感器

    · 出色的耐介质性能

    · 向前和向后运行信号

    · 提供符合客户要求的接口



技术参数

主动传感器
外壳标称直径  11 mm
传感头的应用温度范围  -40 °C - 130 °C
传感器磁极转子间隙  0.45 - 2.65 mm
传感头防护等级  DIN 60529规定的IP68
电气接头  开放的绞线,HDSCS连接器
电源电压  4.3 - 24 V DC
电流电平  低信号 4 mA - 9 mA

高信号 12 mA - 18 mA

最大旋转频率  向前旋转 12kHz

向后旋转 6kHz

接通时间  100 %



被动传感器
外壳标称直径  11 mm
传感头的应用温度范围  -40 °C - 130 °C
传感器磁极转子间隙  0.7 mm
传感头防护等级  DIN 60529规定的IP68
电气接头  开放的绞线,HDSCS连接器
有效输出电压  > 115 mV
电阻  1,150 Ohm
